三坐标测量仪DotScan如何对扁线定子单Pin质量控制?
扁铜线加工需经过校直和去漆等工序。如果扁线表面存在缺陷,就会影响定子绕组的绝缘性能。尤其是在800V电压系统中,更要严加管控扁线绝缘质量。
扁线具有柔性结构和半透明的漆绝缘层,这给靠触觉测量的传统方法带来了很大的挑战。传统的探针或相机传感器无法完美满足测量需求。在此背景下,非接触式光学测量应运而生。

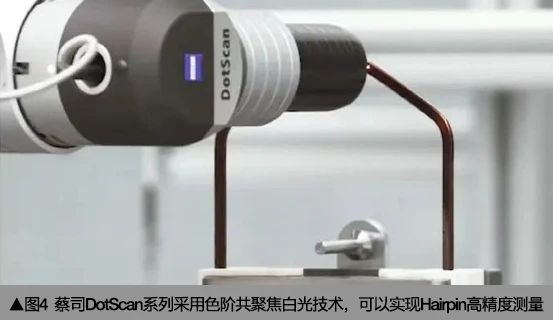

蔡司的三坐标测量仪DotScan系列,就是采用色阶共聚焦白光探头,来区分透明漆表层和其下方的金属层。并配备有三种探头的尺寸,适用于三种不同的测量范围:10mm 、3mm、1mm。探头可在一次CNC运行期间全自动更换,以适用于不同的表面或改换其他光学探头。关节轴每次可移动一定的角度,将探头调整到垂直于待测部件位置。
