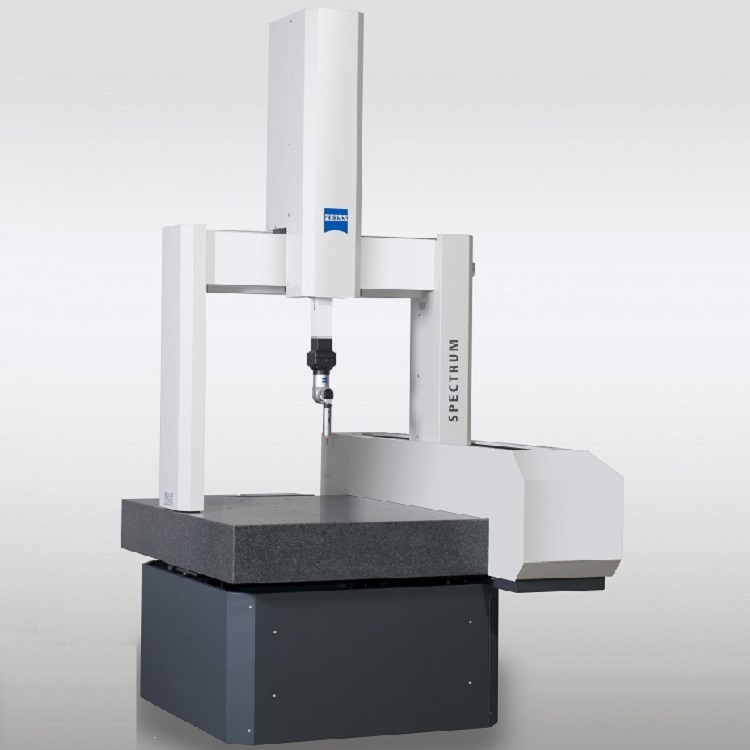

三坐标测量机结构
三坐标测量机一般采用固定式龙门结构,精度高,性冷稳定!

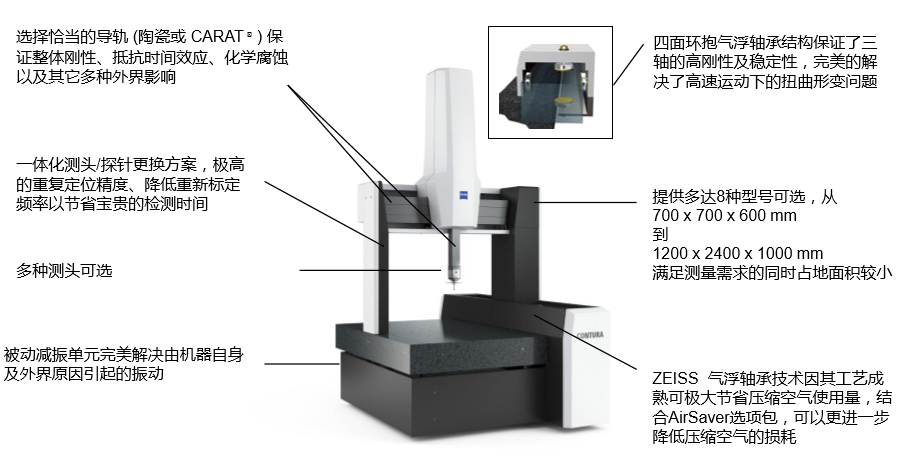

下图为德国蔡司三坐标测量机构造:
全部机械零件都按高精度、高动态性能和高度的抗环境变化能力来设计
u 桥式测量机,固定工作台,单边驱动,各轴皆采用四面环抱式空气轴承。
u 对各轴进行计算机辅助误差修正(CAA计算机辅助精度)
u 主轴和横梁、主立柱采用对温度和湿度不敏感的航空陶瓷材料
u 具备由橡胶弹簧元件制成的高效被动式防振系统,不需地基费用投入
u 该机型配备蔡司RDS全自动旋转探头。
u 符合人体工程学的双摇杆操控系统。
u 符合人体学的机器外防护罩
u 可滤油和滤水的空气过滤装置
u 各轴采用直流伺服电机驱动
u 先进的21项参数几何误差补偿
u 严谨的精度指标标定:验收时的测针长度为40毫米,更接近用户使用环境。而其它品牌测头验收长度则为20mm.,不适合用户真正实用环境。
关键材料:
1.蔡司三坐标关键部位X-Z轴采用工业陶瓷技术,精度高,长期稳定。
2.三坐标的精度来源于光栅尺,蔡司采用微晶玻璃陶瓷光栅尺,0°膨胀系数,精度不受环境影响。
