如何正确选择蔡司三坐标的测针？

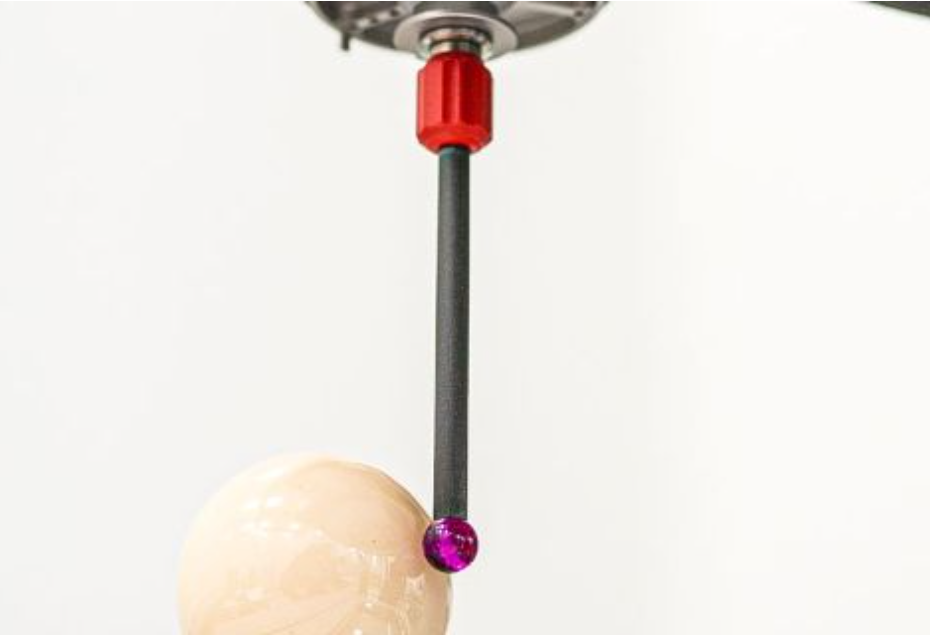

蔡司三坐标的探头和测针系统的设计及质量对接触测量结果具有决定性影响。蔡司测针产品系列包含从红宝石到金刚石球形测针、盘形测针以及星形测针等7,000余种测针，独家提供质量优良的完整测针系统。
测针不仅包括多个构件，而且其本身也是整个测针系统的组成部分。与三坐标测量机和连接件、加长件、基座或夹紧插件相结合，测针可提供高精度及可重复性的测量结果，并具有可靠的蔡司质量。
蔡司Diamond!Scan mono是一款金刚石涂层的一体式测针。由于测球和测针采用一体式制造，消除了测球脱落的风险。一体式测针可采用任意直径和技术上可行的长度。由于金刚石涂层使用寿命长，因此在扫描过程中几乎没有磨损和材料堆积。
2.星形测针
星形测针为星形与球形组合的测针，可在不同坐标方向执行测量。使用球形测针从侧面进行探测仅在有限范围内可行，而使用星形测针，您可探测与被探测表面垂直的表面。
3.旋转探头
旋转测量探头可用于测量斜孔或斜面。测针角度变化可达110°。需要使用专用基座固定测针。
4.盘形测针
盘形测针主要用于测量具有退刀槽或凹槽和内孔的旋转对称工件。但是，这通常会发生表面粗糙度的强滤波。相比盘形测针，球形圆盘测针设计可实现更高的精度。
5.柱形测针
柱形测针可进行二维测量，尤其适用于薄板。使用柱形测量探头也可很好地测量窄工件边缘。但是，探头轴线必须非常精确地与工件结构轴线对齐。
蔡司提供专用球底柱形测针，该测针主要用于金属板测量和金属板边缘测量。这种测针具有球底，因此也可测定表面的平滑度等。
蔡司提供专用球底柱形测针，该测针主要用于金属板测量和金属板边缘测量。这种测针具有球底，因此也可测定表面的平滑度等。
半球形测针适用于测量退刀槽和需要大尺寸测球直径和低重量的应用。为了增强其功能，蔡司还提供中空半球形专用测针。
7.梯形测针
T形测针包括两个布置在相反方向的测球，测球安装方向与测杆呈90°。这种测针尤其适用于测量相对的退刀槽，如凹槽。另外，T形测针也用于测量难以接近的位置(如工件底面)。
8.L形测针
L形测针的测球与测杆呈90°夹角。L形测针尤其适用于测量孔内退刀槽。另外，L形测针也用于测量难以接近的位置(如工件底面)。
9.滚花测针
这种创新测针重量轻，具有易抓握包塑成型的棱纹接头。这样就可轻松用手固定，有效减少了工具导致的损坏。
10.尖测针
尖测针，也称为锥形测针，用于执行两项测量任务。这种测针用于凹槽或很小内孔的自定心探测。另一方面，这类测针也用于必须接近工件上精确的指定位置以进行点探测的情况。标准尖测针采用整体硬质合金制造。
11.高精度测针

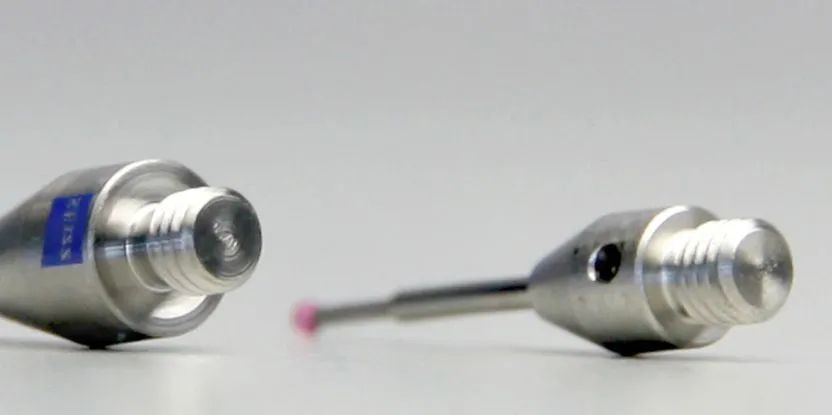

对于某些应用，需要使用最高精度的测针。具有5级质量和3级测球的标准测针，由于等级的高斯分布，不适合执行高精度测量。蔡司高精度测针(通过蓝色接头可以识别)可确保所保证的测球精度，并随附合格证。例如：可提供经认证的圆度 < 60纳米的测针和保证直径公差± 0.001毫米的测针。
测针不仅包括多个构件，而且其本身也是整个测针系统的组成部分。与三坐标测量机和连接件、加长件、基座或夹紧插件相结合，测针可提供高精度及可重复性的测量结果，并具有可靠的蔡司质量。
蔡司Diamond!Scan mono是一款金刚石涂层的一体式测针。由于测球和测针采用一体式制造，消除了测球脱落的风险。一体式测针可采用任意直径和技术上可行的长度。由于金刚石涂层使用寿命长，因此在扫描过程中几乎没有磨损和材料堆积。
2.星形测针
星形测针为星形与球形组合的测针，可在不同坐标方向执行测量。使用球形测针从侧面进行探测仅在有限范围内可行，而使用星形测针，您可探测与被探测表面垂直的表面。
3.旋转探头
旋转测量探头可用于测量斜孔或斜面。测针角度变化可达110°。需要使用专用基座固定测针。
4.盘形测针
盘形测针主要用于测量具有退刀槽或凹槽和内孔的旋转对称工件。但是，这通常会发生表面粗糙度的强滤波。相比盘形测针，球形圆盘测针设计可实现更高的精度。
5.柱形测针
柱形测针可进行二维测量，尤其适用于薄板。使用柱形测量探头也可很好地测量窄工件边缘。但是，探头轴线必须非常精确地与工件结构轴线对齐。
蔡司提供专用球底柱形测针，该测针主要用于金属板测量和金属板边缘测量。这种测针具有球底，因此也可测定表面的平滑度等。
蔡司提供专用球底柱形测针，该测针主要用于金属板测量和金属板边缘测量。这种测针具有球底，因此也可测定表面的平滑度等。
半球形测针适用于测量退刀槽和需要大尺寸测球直径和低重量的应用。为了增强其功能，蔡司还提供中空半球形专用测针。
7.梯形测针
T形测针包括两个布置在相反方向的测球，测球安装方向与测杆呈90°。这种测针尤其适用于测量相对的退刀槽，如凹槽。另外，T形测针也用于测量难以接近的位置(如工件底面)。
8.L形测针
L形测针的测球与测杆呈90°夹角。L形测针尤其适用于测量孔内退刀槽。另外，L形测针也用于测量难以接近的位置(如工件底面)。
9.滚花测针
这种创新测针重量轻，具有易抓握包塑成型的棱纹接头。这样就可轻松用手固定，有效减少了工具导致的损坏。
10.尖测针
尖测针，也称为锥形测针，用于执行两项测量任务。这种测针用于凹槽或很小内孔的自定心探测。另一方面，这类测针也用于必须接近工件上精确的指定位置以进行点探测的情况。标准尖测针采用整体硬质合金制造。
11.高精度测针
对于某些应用，需要使用最高精度的测针。具有5级质量和3级测球的标准测针，由于等级的高斯分布，不适合执行高精度测量。蔡司高精度测针(通过蓝色接头可以识别)可确保所保证的测球精度，并随附合格证。例如：可提供经认证的圆度 < 60纳米的测针和保证直径公差± 0.001毫米的测针。
