蔡司三坐标测量仪的测头测针如何选择？

来源：三本测量浏览：- 发布日期：2024-08-13 15:57:43【大中小】

选择蔡司三坐标测量仪的测头测针时，需要考虑多个因素，以确保测量任务的准确性、效率和适用性。以下是一些关键的选择要点：

一、测量需求
1.测量对象：首先明确待测工件的形状、尺寸、材质以及测量要求。例如，对于大零件或深孔测量，可能需要固定测头；而对于复杂工件或需要灵活测量的场景，旋转测头则更为合适。
2.测量精度：根据测量任务的精度要求选择合适的测头。一般来说，固定测头的精度通常要高于旋转式测头，因此在需要高精度测量的应用中更为常见。
3.测量环境：考虑测量环境的温度、湿度、振动等因素，选择能在该环境下稳定工作的测头。

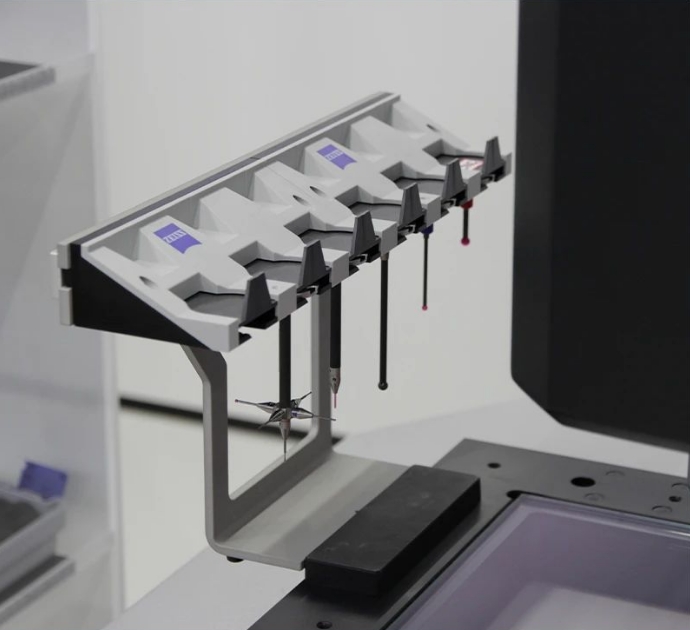

三坐标测头,蔡司三坐标

二、测头类型
蔡司三坐标测量仪提供了多种类型的三坐标测头，每种测头都有其独特的优势和适用场景：
1.固定测头：
优势：精度高、测针携带能力强，适用于大零件测量、深孔测量等场景。
应用：多数被龙门式三坐标测量仪采用。
示例：蔡司固定头ZEISS VAST XTR gold，可以高速高精度扫描不连续的轮廓，适用于船舶、风力发电和重型机械等行业。
2.旋转测头：
优势：具有旋转功能，可以实现360°旋转，高效、灵活地测量复杂工件。
应用：适用于形状和位置的测量、曲线和自由曲面的测量以及逆向工程等复杂测量任务。
示例：蔡司旋转测头RDS VAST XXT，具有自定心功能，适合塑料加工零件、泡沫塑料、制动零件、曲柄轴、发动机和涡轮叶片等复杂工件的测量。
3.其他类型测头：
光学式扫描探头：如ZEISS DotScan共聚焦白光探头，是测量自由曲面和细微结构的不二选择。
快速测量探头：如ZEISS FalconEye，适用于车身结构的光学测量技术，快速精准。
批量检测探头：如ZEISS EagleEye，适用于批量检测孔。
光速点云探头：如蔡司LineScan，具有不同测量范围和精度的大量测头选择，适用于广泛的应用领域。

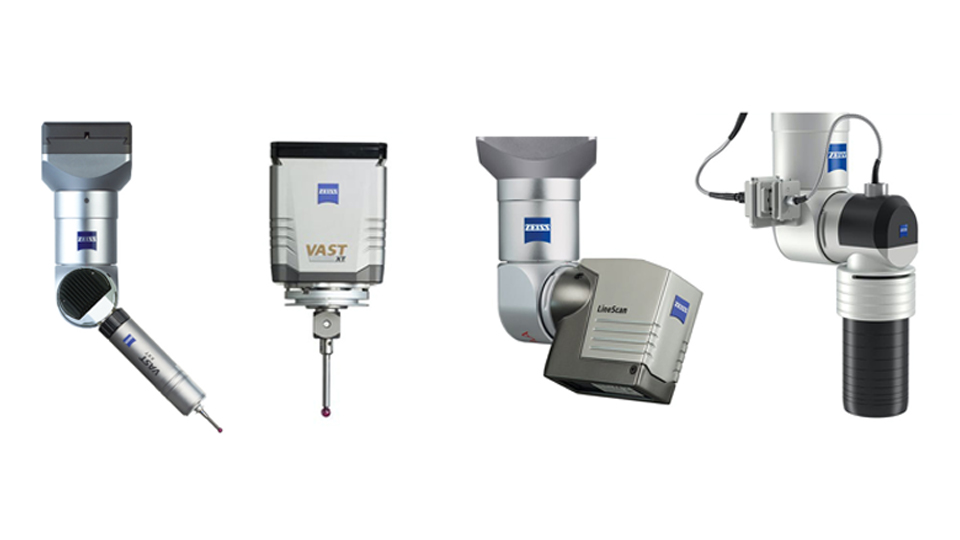

三坐标测头,蔡司三坐标,三坐标测量仪

三、测针选择
在选择三坐标测针时，也需要考虑以下因素：
1.测针长度：尽可能选择短的测针，因为测针越长弯曲或变形量越大，精度越低。
2.测针组件数：尽可能减少测针组件数，每增加一个测针与测针杆的连接，便增加了一个潜在的弯曲和变形点。
3.测球直径：尽可能选用测球直径越大的测针，以减少由于碰撞测针杆所引起的误触发，并降低被测工件表面粗糙度对测量的影响。
4.材料选择：测杆材料的选择也非常重要，需要确保具有大的刚性以减小弯曲量。对于需要大刚度的小直径杆或超长杆，可以考虑使用碳化钨杆或陶瓷测针杆。

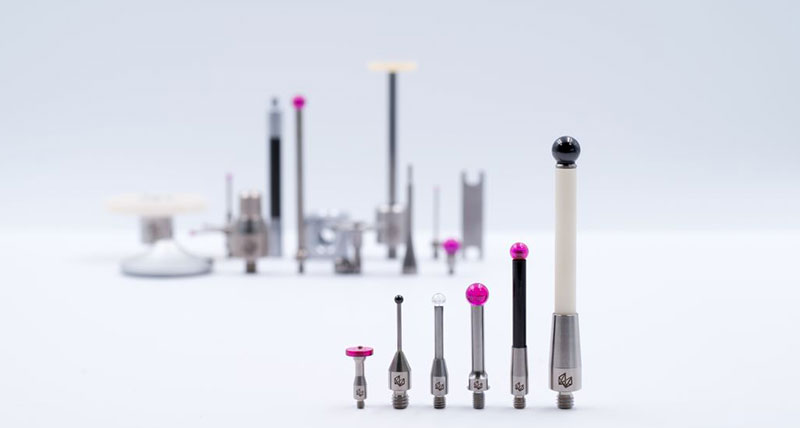

三坐标测头测针
