Calypso应用之键槽位置度的拟合评定

返回列表

来源：三本测量浏览：- 发布日期：2020-07-27 10:28:44【大中小】

针对部分工件测量中，会遇到键槽的环形阵列位置度评定操作介绍：

通常会要求测量小平面构造对策中心或是测量对称点，然后只评定位置度的角向偏差

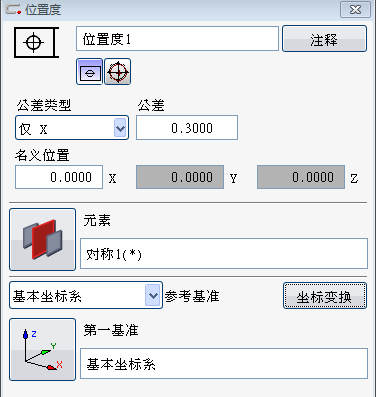

Calypso软件中评定位置度，公差类型是不能单选角向的，所以用仅X方向代替角向

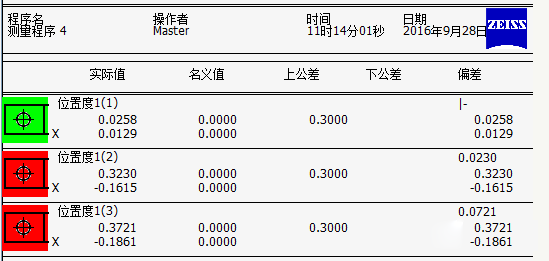

看到结果如下，位置度（2）、位置度（3）名义值不是0，原因是没在径向坐标系下参考

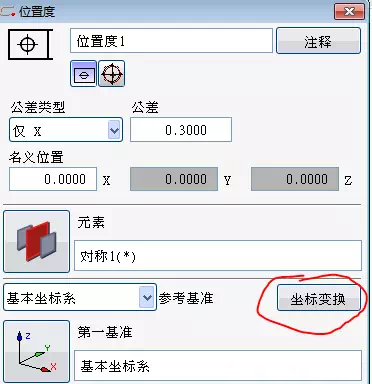

这时需要用到，坐标系变换功能

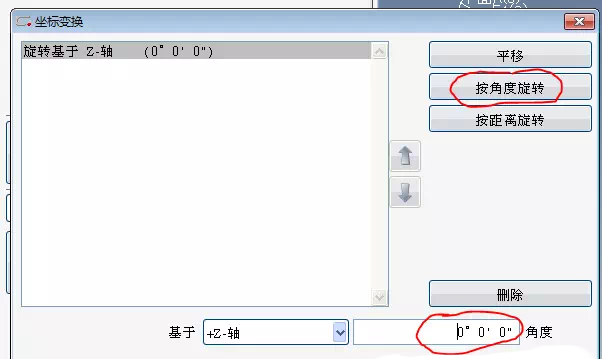

加一个角度旋转，角度用公式输入，使每个X的评定都在径向的辅助坐标系下进行。

鼠标右键 - 输入“rad((LOOP1-1)*120)”，然后重新评定下结果，名义值都为0，如下图所示

那么接下来是如何实现拟合评定？

操作方法：

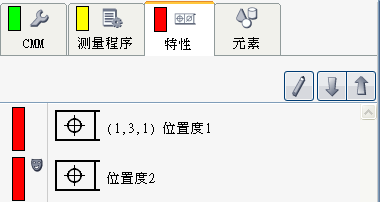

①把之前的位置度做一个复制并隐藏

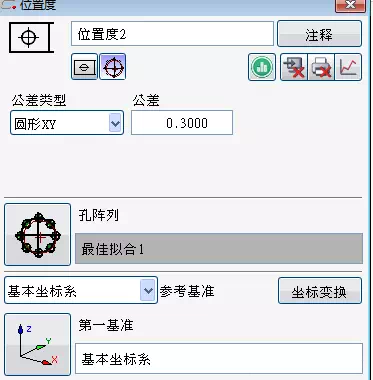

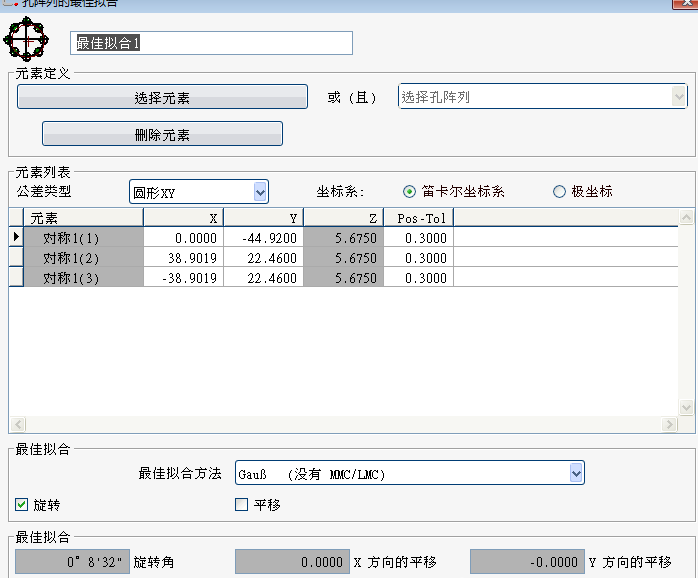

②位置度2使用孔阵列拟合，只勾选旋转拟合

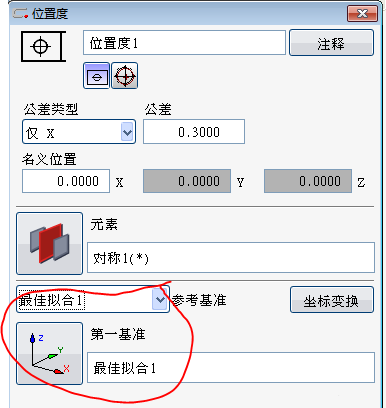

③接下来回过头重新设置下位置度1，将评定基准设置为最佳拟合坐标系

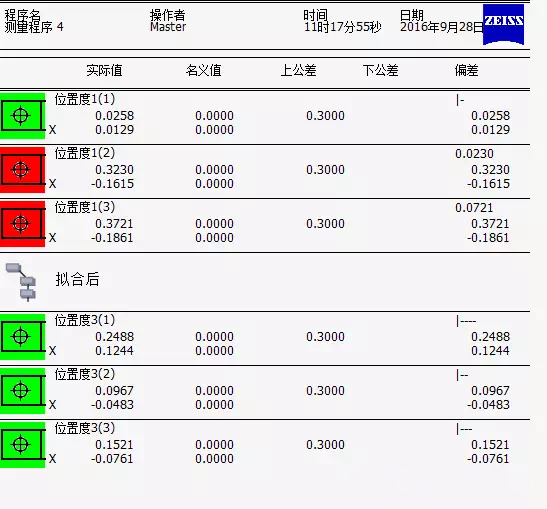

④然后对比拟合前后位置度的变化，拟合后的示值更接近均值，这样就将拟合功能套用在键槽的位置度评定中。比较结果如下所示
